●Ｍ１０キャップボルト(六角）
| 50mm | 60mm | 70mm | 80mm | 90mm | 100mm | 120mm |
| \120 | \130 | \150 | \170 | \190 | \220 | \600 |
・ホールドによって必要な長さが異なります。他サイズが必要な場合はご相談ください
・御注文時・壁厚のご指定がない場合は、「18ｍｍ」にて長さを算出します
＊現在、ボルトの入荷が滞り気味です。メーカーで
原材料の供給不足のため、生産遅延しております。
長さによっては入荷未定もありますので、ご用意できない場合もございます
●Ｔナット（Ｍ１０・爪付き） ￥35
下地へのＴナット設置例
・黒枠は1800mm×900mm
・赤線は150mm間隔
・黒点がＴナット設置場所（下穴径は12mm）
●コーススレッド（木工用粗目ビス） ￥10
ビス止めホールドやハリボテを固定するビスです
長さも様々ですが、ご注文品に合わせた長さでご用意可能です
●8ｍｍＴ字レンチ（六角キャップボルト用） ￥800
握りやすくて丈夫！安心の国産品！
内部構造も工夫され非常に強固で、オススメです！
ホールドの取り付け方法
一般的な固定方法をご紹介いたします。
a-hold.jpでは、以下の取り付け方法・条件の想定で
ホールドを設計しております。
＊ご注意＊
以下で紹介している方法は、一般的な方法ですが設置環境などに
応じた安全確実な方法で施工してください。また、施工・設置後も
登る前には必ず、安全確認をし、想定されうる全ての事項に対し
管理者の責任において管理してください。
★ボルト止めタイプの場合

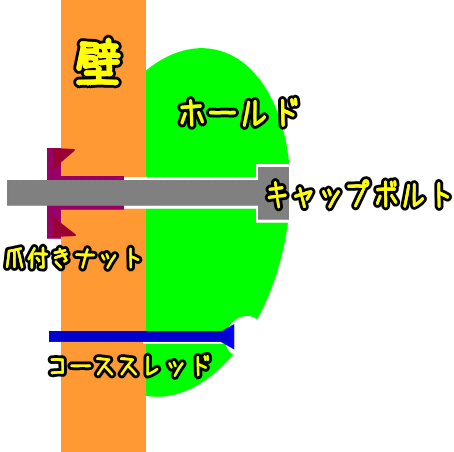

・ 取り付け板（18ｍｍ推奨。15ｍｍ厚もしくはそれ以上の構造用合板など）に
下穴（直径12ｍｍ）を開け、壁裏面より、M10サイズのＴナットを打ち込み、壁表面より
ホールドをキャップボルト（Ｍ10）で固定してください
・ ボルトは、ホールドを設置したときに、Ｔナットから飛び出る長さが必要です
・ 状況に応じて、ホールドが回転しないように、回り止めビスを打ち、固定する
・ 必要以上に締め付けると、ホールドのの破損につながります
推奨締め付けトルク 4kgf・m、フットホールドまたは5cm以下のホールド 3kgf・m
＊壁や取り付け状況によって、固定に必要な条件が変わりますので
上記の数字は安全を保障する物ではありません。
＊下地が木材の場合は、ホールドへの繰り返しの荷重や湿度等によって、
ネジが緩んだり、木材が痩せて、相対的にホールドが緩むことがありますので、
定期的なメンテナンスが必ず必要になります。
＊必要以上に締め込むと、爪ナットが、木材に食い込みすぎ、壁表面に出てしまったり
壁自体・ホールドの破損などにつながる場合もあります。
★回転防止について

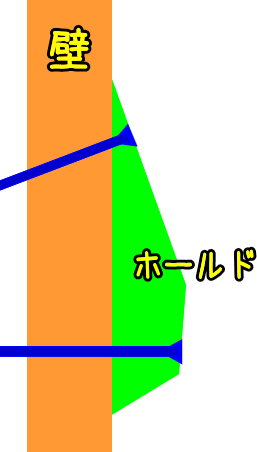

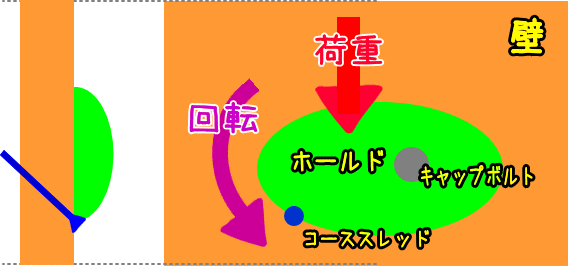

・ ボルト止めタイプは、ボルト１本で固定するため、下図のような位置に体重がかかると
ホールドが回転する恐れがあります。
そのため販売している(一部を除く)ホールドには、「回転防止ビス穴」があいています
お客様の使用状況に応じて、ビスを打ち込み、回転しないように固定してください
長さはホールドや壁の厚みにもよりますが、 50ｍｍ位が一番使用率が高く
おおむね、30〜90ｍｍ位で必要に応じて使い分けます
＊推奨サイズ：全ねじ、下穴径4.5ｍｍ、ビス太さ3.8-4.2ｍｍのコーススレッド
・ また、下穴が開いていない・下穴の所のビスだけでは安全が間に合わない場合
ホールドをつかんだとき・不意に落ちてしまった場合にも指には触れない位置に
打ち込んでください。また、ビスの頭の部分が浮かないようにしてください
下図は左回転のみの場合ですが、必要に応じて、両回転に対しての対策をしてください
物によっては、下穴を追加することも有効ですが、ご不明な場合はお問い合わせください
レンガ・モルタル用や鉄工ドリルなどで下穴を開けビスを施工します
★ビス止めタイプの場合
・木工用ビスの場合は、全ネジ、径3.5ｍｍ以上）を使用してください
・ホールドの穴の全てにビスで固定してください

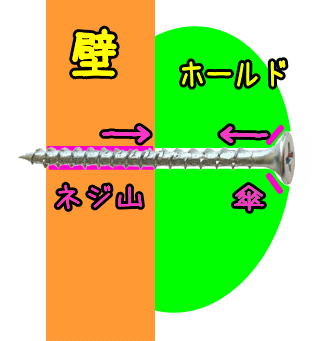

・ビスの長さは、ネジ山が壁から貫通する長さが必要です
・ビスの頭がホールドから飛び出ないようにしてください
・取り付け状況に応じたビスにて、確実に固定してください

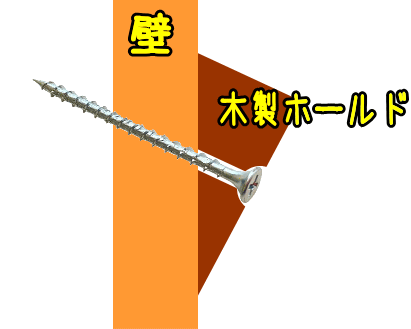

★ハリボテの場合
・基本的に通常のビス止めタイプと同じですが、下穴は開いていません
・ビスを打つ面に対して、直角に下穴を開けてください
・下穴は座彫りもしてください（ビスの頭の収まる部分）
・ビスの使用本数は、設置場所、使用状況に応じて必要な固定をしてください。
・
